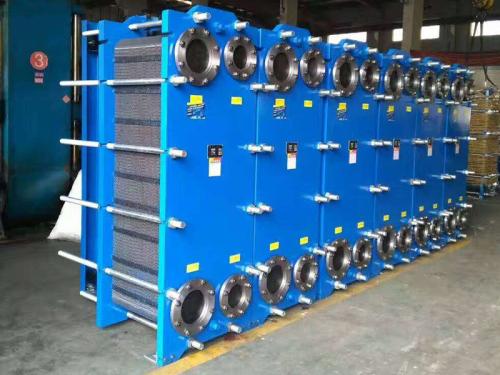

板式换热器的设计选择方式

  板式换热器的特点与别的换热器相比显而易见，因它自身的特点而受人们青睐拆装方便，便于清洗，体积小重量轻，在狭小的空间易安装，下面我们就来说一下板式换热器的设计选择方式。

  单板面积的选择：

  单板面积过小，则板式换热器的板片数多，也即使占地面积增大，程数增多（造成阻力降增大）；反之，虽然占地面积和阻力降减小了，但难以保证板间通道必要的流速。不宜选择单板面积太小的板片，以免板片数量过多，板间流速偏小，传热系数过低，对较大的换热站更应该注意此问题。

  流程的选取：

  流程是指板式换热器内一种介质流动方向的一组并联流道，而流道则是指板式换热器内，相邻两板片组成的介质流动通道。一般情况下，将若干个流道按并联或串联的方式连接起来，以形成冷、热介质通道的不同组合形式。对于一般对称型流道的板式换热器，两流体的体积流量大致相当时，应尽可能按等程布置，若两侧流量相差悬殊时，则流量小的一侧可按多程布置。另外，当某一介质温升或温降幅度较大时，也可采取多程布置。相变板式换热器的相变一侧一般均为单程。多程换热器，除非特殊需要，一般对流体在各程中应采用相同的流道数。

  流体流动分布是否均匀的问题还表现在流程组合方式上，在给定的总允许压降下，多程布置使每一程对应的允许压降变小，迫使流速降低，对换热不利。此外，不等程的多程布置是平均传热温差减小的重要原因之一，应尽可能避免。

  压降要求：

  在板式换热器的设计选型时，一般对压降有一定的要求，所以应对其进行校核。如果校核压降超过允许压降，需重新进行设计选型计算，知道满足工艺要求为止。一般厂家在样本中给出压降计算公式，从技术经济上考虑，对于水水换热器的压降应不大于0.06MPa为宜。
